Rotary Encoder

Arduino-Bastelprojekt: Drehgeber mit Encoder für Menüsteuerung und Werteingabe.

ROTARY ENCODER SCHRAEGANSICHT

Ein Rotary Encoder (Drehgeber) ist ein Bauteil, mit dem sich Werte durch Drehen und Drücken eingeben lassen – ideal für Menüsteuerung, Lautstärkeregler oder Einstellungen an Geräten. Im Gegensatz zu einem Potentiometer liefert der Encoder keine absolute Position, sondern relative Änderungen: Beim Drehen werden Impulse ausgegeben, die Richtung wird über die Phasenlage der beiden Ausgangssignale erkannt.

Materialien

• Arduino (Uno, Nano oder kompatibel)
• Rotary Encoder mit Drucktaster (z. B. KY-040)
• Optional: Pull-up-Widerstände (oft bereits im Modul integriert)

Pinbelegung

Das Programm nutzt einen Timer-Interrupt (Timer1), um die Encoder-Signale mit etwa 1 kHz abzutasten. Über eine Lookup-Tabelle wird aus der Phasenfolge die Drehrichtung ermittelt – hier mit 1/4-Auflösung. Über die serielle Schnittstelle werden Drehimpulse (+1/−1) und Tastendrücke (PressDown/PressUp) ausgegeben.

// Rotary Controller
#define BTN_A_PIN 2 // CLK
#define BTN_B_PIN 3 // DT
#define BTN_PUSH_PIN 4 // SW
bool Btn_Push_Last;
volatile int8_t AB_Old = 0;
volatile int RotaryPos = 0;
//int8_t StepTable[16] = {0,-1,1,0,1,0,0,-1,-1,0,0,1,0,1,-1,0}; // 1/1 Auflösung
//int8_t StepTable[16] = {0, 0,0,0,1,0,0,-1, 0,0,0,1,0,0,-1,0}; // 1/2 Auflösung
  int8_t StepTable[16] = {0, 0,0,0,0,0,0,-1, 0,0,0,0,0,1, 0,0}; // 1/4 Auflösung

void setup(){
  pinMode(BTN_A_PIN, INPUT); // Rotary button
  pinMode(BTN_B_PIN, INPUT);
  pinMode(BTN_PUSH_PIN, INPUT);
  Btn_Push_Last = digitalRead(BTN_PUSH_PIN);
  noInterrupts(); // Jetzt keine Interrupts
  TIMSK1 |= (1<<OCIE1A);  // Timer 1 Output Compare A Match Interrupt Enable
  TCCR1A = 0; // "Normaler" Modus
  TCCR1B = (1<<WGM12) | (1<<CS12) | (1<<CS10);  // WGM12: CTC-Modus einschalten; Bit CS12 und CS10 setzen = Vorteiler: 1024
  OCR1A = 14; // Frequenz = 16000000 / 1024 / 15 = rd. 1kHz Abtastfrequenz -> Überlauf bei 14, weil die Zählung bei 0 beginnt
  interrupts(); // Interrupts wieder erlauben

  Serial.begin(250000);
  Serial.println("Drehknopf Test");
}

void loop(){
  if(digitalRead(BTN_PUSH_PIN) != Btn_Push_Last){
    Btn_Push_Last = !Btn_Push_Last;
    if(Btn_Push_Last==HIGH) Serial.println("PressUp");
    else Serial.println("PressDown");
  }
  if(RotaryPos!=0){ // if there was a change
    Serial.println(RotaryPos); // output the difference
    RotaryPos = 0; // reset
  }
}

ISR(TIMER1_COMPA_vect) { // timer to read rotary button
  AB_Old <<= 2;
  AB_Old &= B00001100;
  AB_Old |= (digitalRead(BTN_B_PIN) << 1) | digitalRead(BTN_A_PIN);
  RotaryPos += StepTable[AB_Old];
}

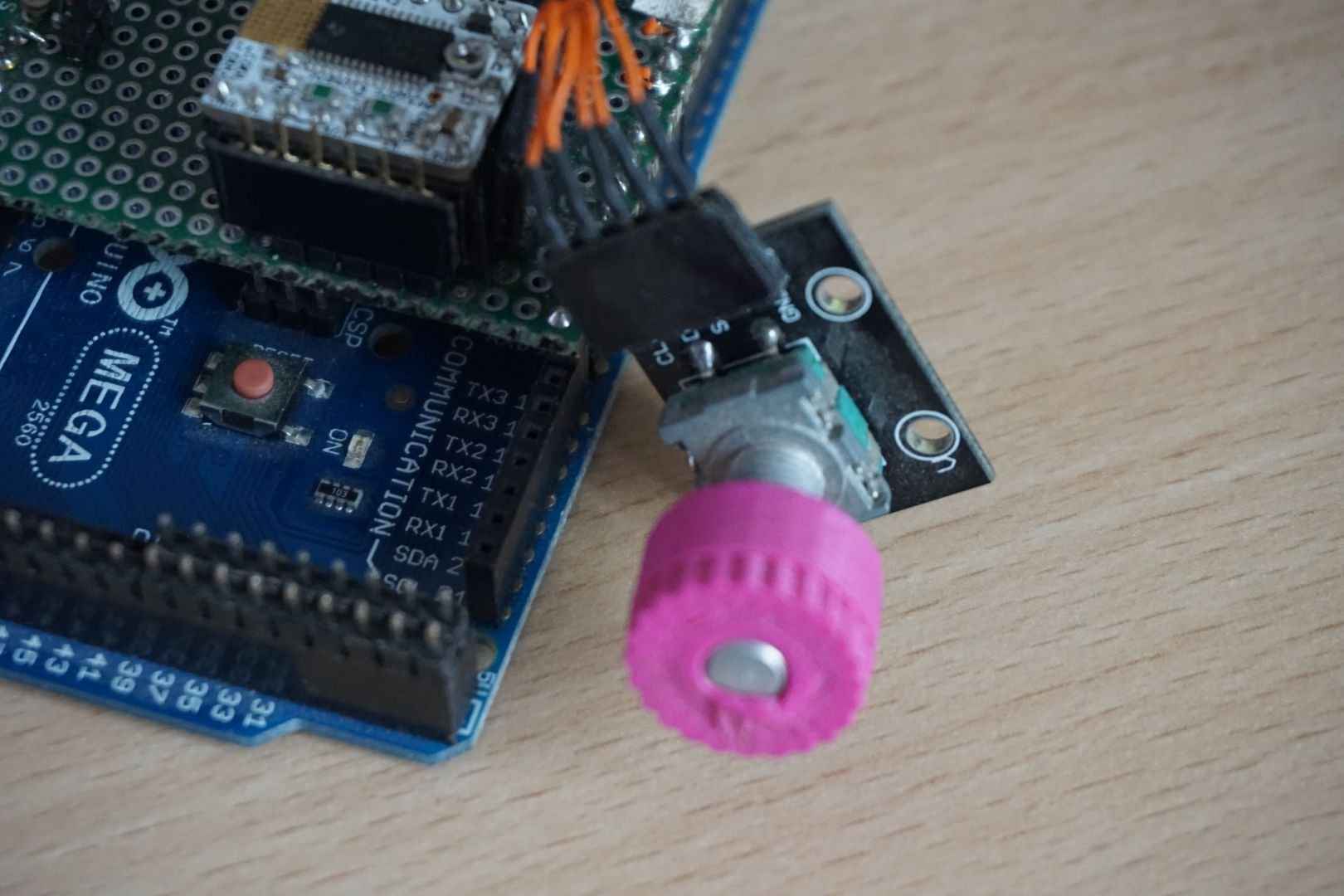

ROTARY ENCODER MIT ARDUINO

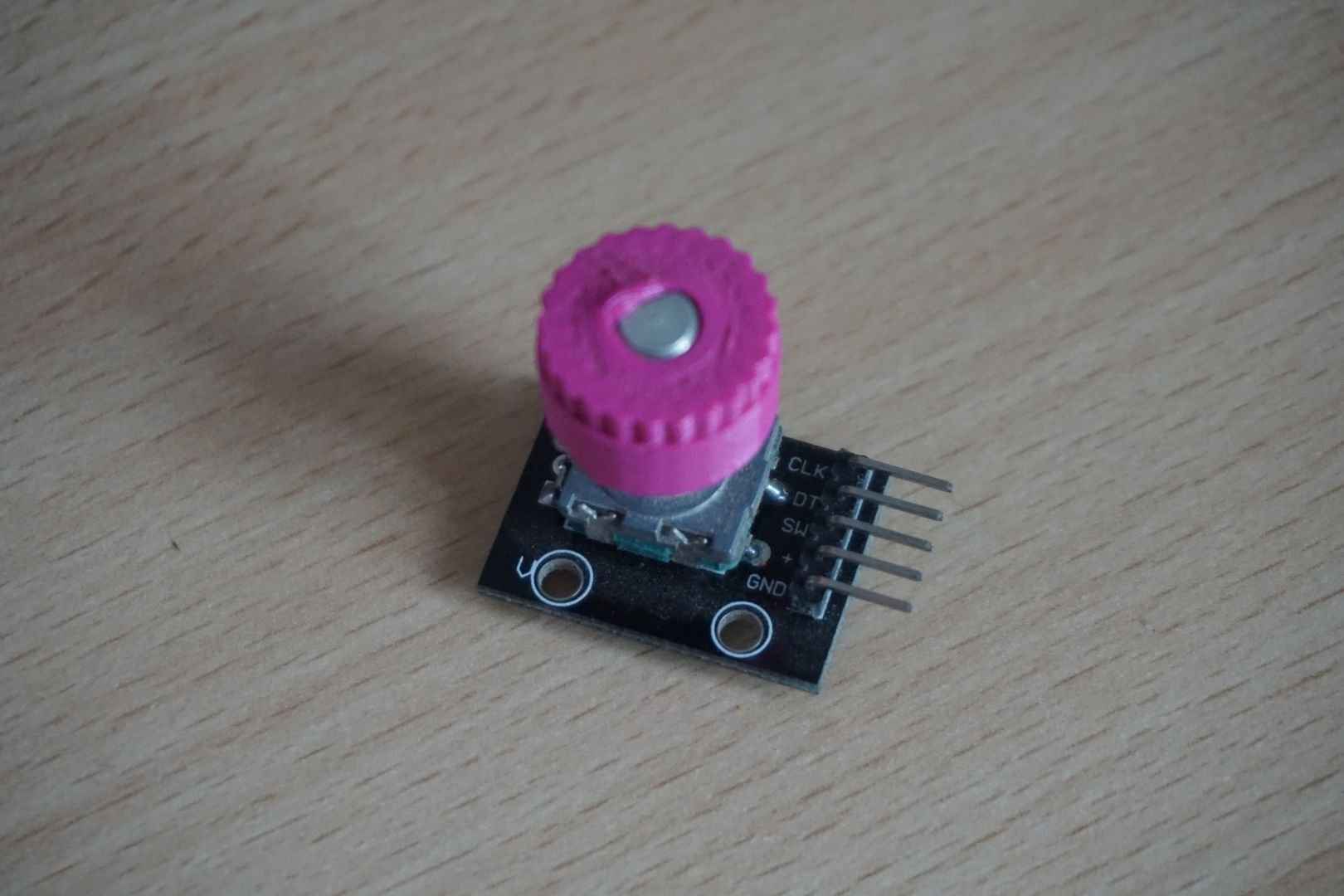

ROTARY ENCODER SCHRAEGANSICHT

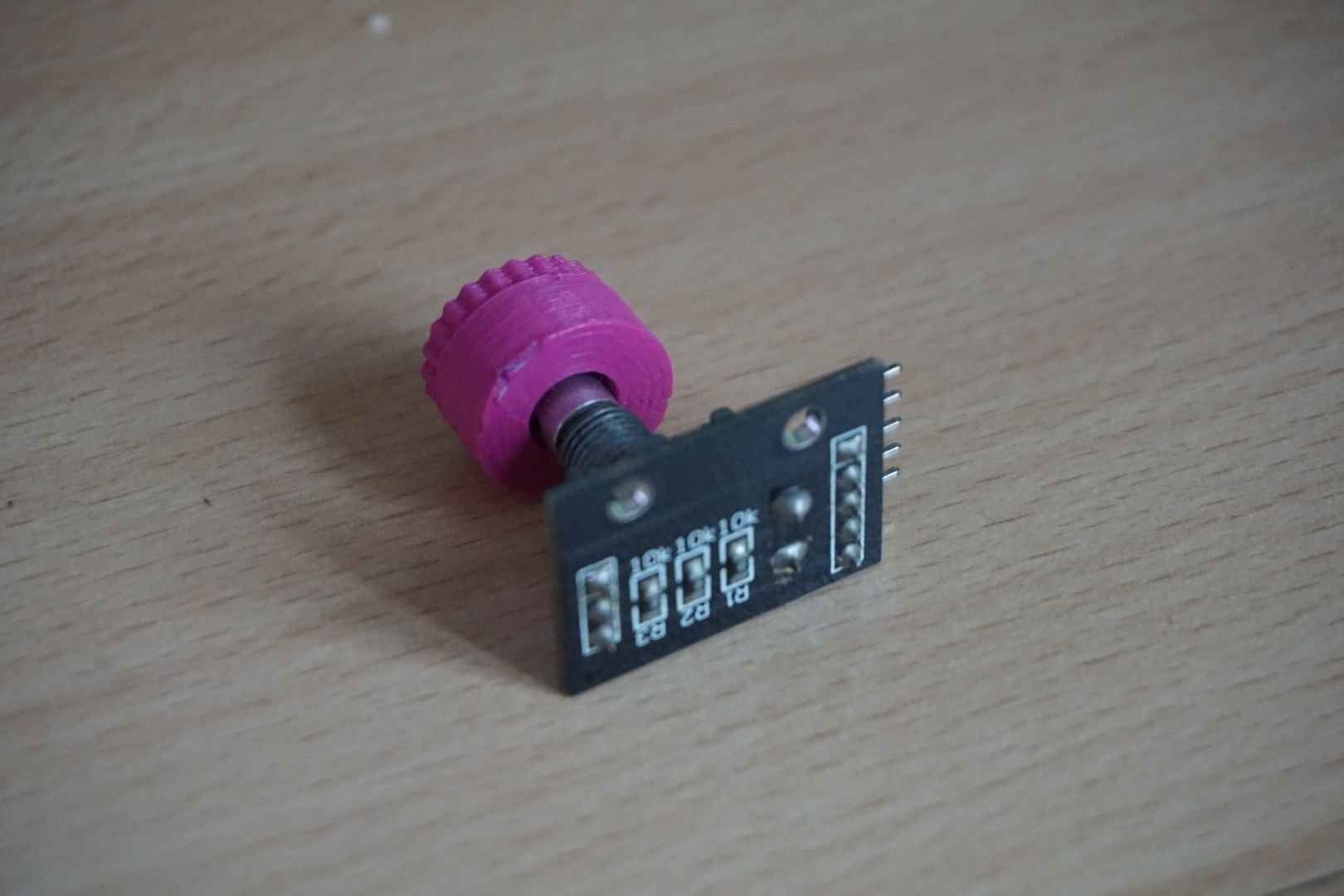

ROTARY ENCODER VON UNTEN
